Rectangular Waveguide Dual Cross Guide Couplers

Space Machine custom fabricates a standard product line of dual cross guide couplers covering waveguide sizes WR28 thru WR284. Coupling variation is typically + 2dB over the full waveguide band. Directivity is 20dB minimum.

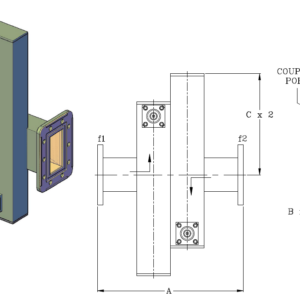

Additional sizes and configurations are available upon request. See next page for standard dimensions.

SKU: N/A Category:

Models

Sold By: Space Machine Direct Sales
Download Download Technical Specifications

Highlights

Space Machine custom fabricates a standard product line of dual cross guide couplers covering waveguide sizes WR28 thru WR284. Coupling variation is typically + 2dB over the full waveguide band. Directivity is 20dB minimum.
Additional sizes and configurations are available upon request. See next page for standard dimensions.

Ordering Information

Rectangular Waveguide Dual Cross Guide Couplers



Models

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB28-

    • WR: 28

    • Frequency (GHz): 26.50 - 40.00

    • A: 2.75

    • B: 1.25

    • C: 2.00

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB34-

    • WR: 34

    • Frequency (GHz): 22.00 - 33.00

    • A: 3.00

    • B: 1.25

    • C: 2.00

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB42-

    • WR: 42

    • Frequency (GHz): 18.00 - 26.50

    • A: 3.25

    • B: 1.25

    • C: 2.50

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB51-

    • WR: 51

    • Frequency (GHz): 15.00 - 22.00

    • A: 3.50

    • B: 1.25

    • C: 2.75

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB62-

    • WR: 62

    • Frequency (GHz): 12.40 - 18.00

    • A: 3.50

    • B: 1.50

    • C: 2.75

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB75-

    • WR: 75

    • Frequency (GHz): 10.00 - 15.00

    • A: 4.00

    • B: 1.50

    • C: 3.25

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB90-

    • WR: 90

    • Frequency (GHz): 8.20 - 12.40

    • A: 4.25

    • B: 2.00

    • C: 3.50

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB102-

    • WR: 102

    • Frequency (GHz): 7.00 - 11.00

    • A: 4.50

    • B: 2.00

    • C: 3.75

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB112-

    • WR: 112

    • Frequency (GHz): 7.05 - 10.00

    • A: 5.00

    • B: 2.00

    • C: 4.00

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB137-

    • WR: 137

    • Frequency (GHz): 5.85 - 8.20

    • A: 6.00

    • B: 3.00

    • C: 5.00

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB159-

    • WR: 159

    • Frequency (GHz): 4.90 - 7.05

    • A: 7.00

    • B: 3.00

    • C: 6.00

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB187-

    • WR: 187

    • Frequency (GHz): 3.95 - 5.85

    • A: 7.50

    • B: 3.50

    • C: 6.25

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB229-

    • WR: 229

    • Frequency (GHz): 3.30 - 4.90

    • A: 8.50

    • B: 4.00

    • C: 6.50

    Rectangular Waveguide Dual Cross Guide Couplers
    • Model: DCB284-

    • WR: 284

    • Frequency (GHz): 2.60 - 3.95

    • A: 9.50

    • B: 6.00

    • C: 7.25

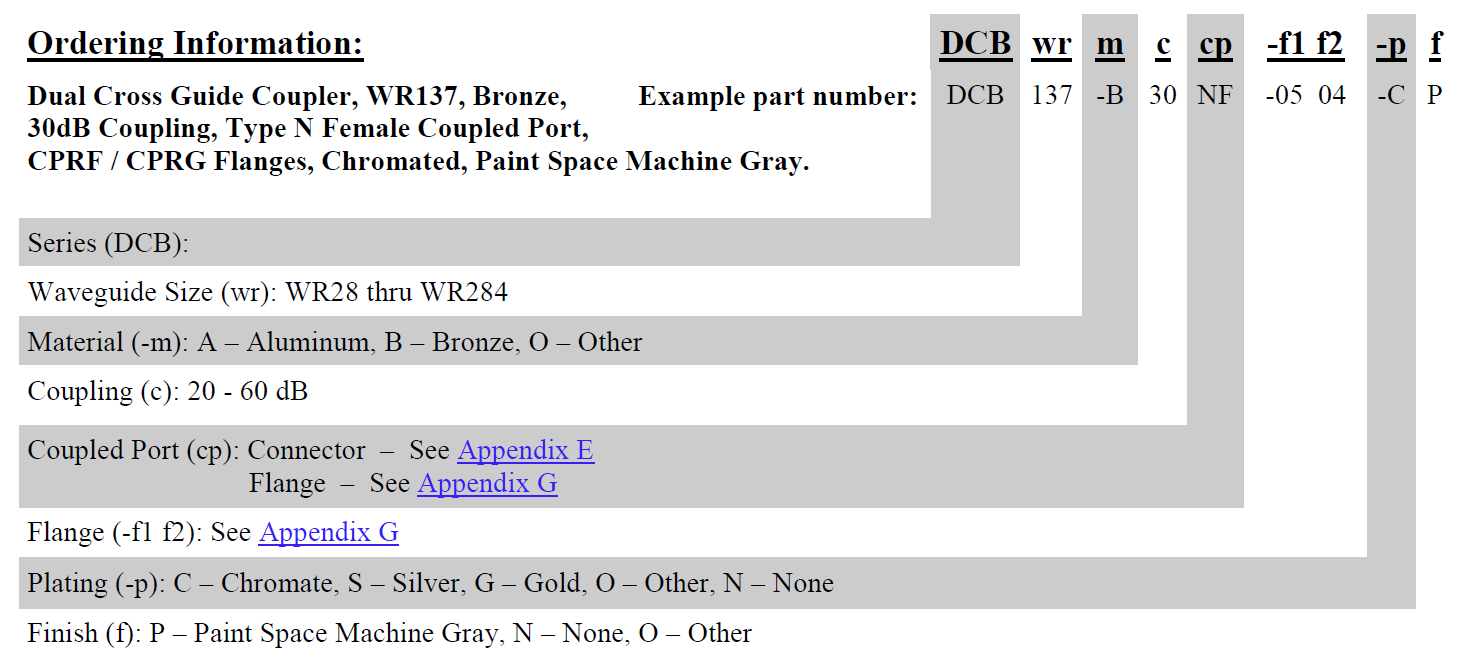

    Ordering Information

    Rectangular Waveguide Dual Cross Guide Couplers
    Example part number:
    Dual Cross Guide Coupler, WR137, Bronze,
    30dB Coupling, Type N Female Coupled Port,
    CPRF / CPRG Flanges, Chromated, Paint Space Machine Gray.
    GET A QUOTE
    Series

    DCB

    Model

    DCB28-, DCB34-, DCB42-, DCB51-, DCB62-, DCB75-, DCB90-, DCB102-, DCB112-, DCB137-, DCB159-, DCB187-, DCB229-, DCB284-

    Waveguide Size (wr)

    WR28 thru WR284

    Material (-m)

    A – Aluminum, B – Bronze, O – Other

    Coupling (c)

    20 – 60 dB

    Coupled Port (cp)

    Connector – See Appendix E, Flange – See Appendix G

    Flange (-f1 f2)

    See Appendix G

    Plating (-p)

    C – Chromate, S – Silver, G – Gold, O – Other, N – None

    Finish (f)

    P – Paint Space Machine Gray, N – None, O – Other
