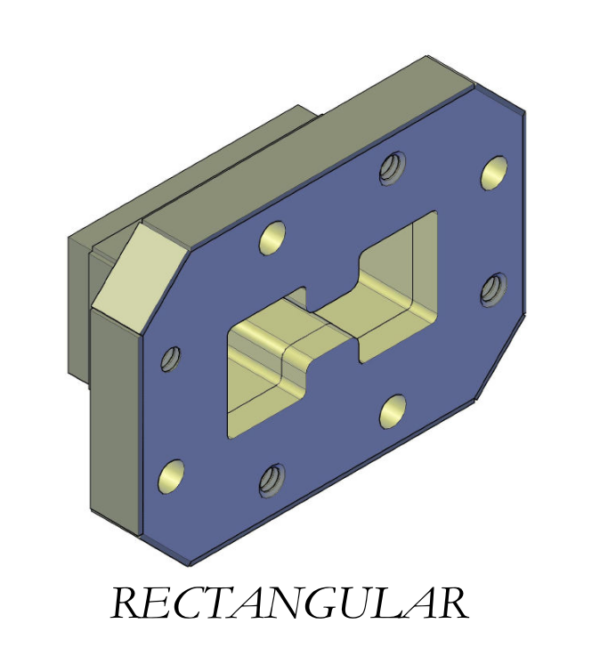

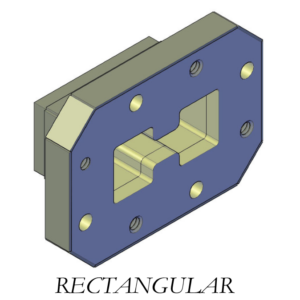

Double Ridge Waveguide Offset Shorts

Space Machine offers a standard product line of fabricated double ridge waveguide offset shorts covering sizes WRD180 thru WRD200. Standard product length of offset is 1/8, 3/8 and 1/4 wavelengths. Other lengths available upon request.

Models

Sold By: Space Machine Direct Sales
Download Download Technical Specifications

Highlights

Space Machine offers a standard product line of fabricated double ridge waveguide offset shorts covering sizes WRD180 thru WRD200. Standard product length of offset is 1/8, 3/8 and 1/4 wavelengths. Other lengths available upon request.

Ordering Information

Models

  • Models: DOS200

  • WRD: 200

  • Frequency (GHz): 2.00 - 4.80

  • Waveguide Size: WRD180 thru WRD200

  • Length: 1/8, 3/8, 1/4

  • Flange Material: A – Aluminum

  • Plating: C – Chromate, S – Silver, G – Gold, O – Other, N – None

  • Finish: P – Paint Space Machine Gray, N – None, O – Other

  • Models: DOS250

  • WRD: 250

  • Frequency (GHz): 2.60 - 7.80

  • Waveguide Size: WRD180 thru WRD200

  • Length: 1/8, 3/8, 1/4

  • Flange Material: A – Aluminum

  • Plating: C – Chromate, S – Silver, G – Gold, O – Other, N – None

  • Finish: P – Paint Space Machine Gray, N – None, O – Other

  • Models: DOS350

  • WRD: 350

  • Frequency (GHz): 3.50 - 8.20

  • Waveguide Size: WRD180 thru WRD200

  • Length: 1/8, 3/8, 1/4

  • Flange Material: A – Aluminum

  • Plating: C – Chromate, S – Silver, G – Gold, O – Other, N – None

  • Finish: P – Paint Space Machine Gray, N – None, O – Other

  • Models: DOS475

  • WRD: 475

  • Frequency (GHz): 4.75 - 11.00

  • Waveguide Size: WRD180 thru WRD200

  • Length: 1/8, 3/8, 1/4

  • Flange Material: A – Aluminum

  • Plating: C – Chromate, S – Silver, G – Gold, O – Other, N – None

  • Finish: P – Paint Space Machine Gray, N – None, O – Other

  • Models: DOS500

  • WRD: 500

  • Frequency (GHz): 5.00 - 18.00

  • Waveguide Size: WRD180 thru WRD200

  • Length: 1/8, 3/8, 1/4

  • Flange Material: A – Aluminum

  • Plating: C – Chromate, S – Silver, G – Gold, O – Other, N – None

  • Finish: P – Paint Space Machine Gray, N – None, O – Other

  • Models: DOS580

  • WRD: 580

  • Frequency (GHz): 5.80 - 16.00

  • Waveguide Size: WRD180 thru WRD200

  • Length: 1/8, 3/8, 1/4

  • Flange Material: A – Aluminum

  • Plating: C – Chromate, S – Silver, G – Gold, O – Other, N – None

  • Finish: P – Paint Space Machine Gray, N – None, O – Other

  • Models: DOS650

  • WRD: 650

  • Frequency (GHz): 6.50 - 18.00

  • Waveguide Size: WRD180 thru WRD200

  • Length: 1/8, 3/8, 1/4

  • Flange Material: A – Aluminum

  • Plating: C – Chromate, S – Silver, G – Gold, O – Other, N – None

  • Finish: P – Paint Space Machine Gray, N – None, O – Other

  • Models: DOS750

  • WRD: 750

  • Frequency (GHz): 7.50 - 18.00

  • Waveguide Size: WRD180 thru WRD200

  • Length: 1/8, 3/8, 1/4

  • Flange Material: A – Aluminum

  • Plating: C – Chromate, S – Silver, G – Gold, O – Other, N – None

  • Finish: P – Paint Space Machine Gray, N – None, O – Other

  • Models: DOS110

  • WRD: 110

  • Frequency (GHz): 11.00 - 26.50

  • Waveguide Size: WRD180 thru WRD200

  • Length: 1/8, 3/8, 1/4

  • Flange Material: A – Aluminum

  • Plating: C – Chromate, S – Silver, G – Gold, O – Other, N – None

  • Finish: P – Paint Space Machine Gray, N – None, O – Other

  • Models: DOS180

  • WRD: 180

  • Frequency (GHz): 18.00 - 40.00

  • Waveguide Size: WRD180 thru WRD200

  • Length: 1/8, 3/8, 1/4

  • Flange Material: A – Aluminum

  • Plating: C – Chromate, S – Silver, G – Gold, O – Other, N – None

  • Finish: P – Paint Space Machine Gray, N – None, O – Other

Ordering Information

Double Ridge Waveguide Offset Shorts
Example part number:
Double Ridge Waveguide Offset Short, WRD650, Aluminum, Cover Flange Face, Chromated, Paint Space Machine Gray.
GET A QUOTE
Models

DOS110, DOS180, DOS200, DOS250, DOS350, DOS475, DOS500, DOS580, DOS650, DOS750

WRD

110, 180, 200, 250, 350, 475, 500, 580, 650, 750

Frequency (GHz)

11.00 – 26.50, 18.00 – 40.00, 2.00 – 4.80, 2.60 – 7.80, 3.50 – 8.20, 4.75 – 11.00, 5.00 – 18.00, 5.80 – 16.00, 6.50 – 18.00, 7.50 – 18.00

Waveguide Size

WRD180 thru WRD200

Length

1/8, 3/8, 1/4

Flange Material

A – Aluminum

Plating

C – Chromate, S – Silver, G – Gold, O – Other, N – None

Finish

P – Paint Space Machine Gray, N – None, O – Other
